Pengumpul Data Getaran

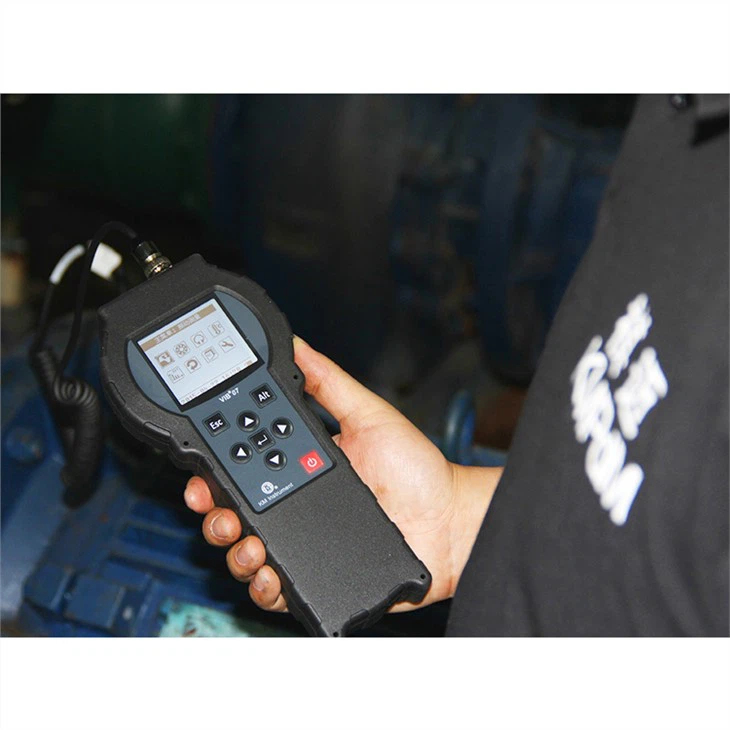

Pengumpul data GETARAN VIB07

Keadaan mesin pengumpul data trend

Pengumpul data Getaran terbaik dapat menyimpan data yang diukur dan mengaturnya untuk analisis masa depan, untuk menjana trend untuk setiap mesin. Instrumen ini juga dipanggil pengumpul data.

Pengumpul data getaran adalah instrumen yang digunakan untuk mengukur, menyimpan dan mendiagnosis getaran yang dihasilkan oleh jentera. Ia menggunakan alat berasaskan FFT untuk memaparkan amplitud getaran kerana ia berbeza mengikut kekerapan. Tujuan utamanya adalah untuk mengenal pasti dan meramalkan kesalahan dalam mesin perindustrian dan punca kesalahan.

Bagaimanakah pengumpul data Getaran berfungsi?

Pengumpul data Getaran pada dasarnya adalah komputer yang merakam getaran melalui satu atau lebih pecutan. Gerakan getaran, di dalam pecutan, ditukar kepada arus elektrik yang berkadar dengan pecutan. Isyarat ini disimpan dan diproses dalam komputer untuk memaparkan magnitudnya berbanding kekerapan dengan algoritma yang dipanggil FFT (Fast Fourier Transform)..

Buat Nilai Penyelenggaraan

Pengumpul data VIB07 Getaran mempunyai teknologi canggih, yang berdasarkan pengalaman getaran dan keperluan realistik di lantai kilang. Ciri-ciri pemantauan pelbagai parameterspectrum dan kelajuan tindak balas sensitif boleh menunjukkan ciri-cirivibrasi mesin. Setiap parameter pengukuran adalah bersih, konsisten, mudah dan mudah difahami.

Kaedah CBM

Pengumpul data GETARAN VIB07 mudah dikendalikan. Reka bentuk ergonomik termasuk antara muka manusia-mesin dalam sarung pegang tangan dengan paparan LCD yang terang. Pengukuran diperoleh melalui ketukan kekunci yang sangat mudah dan ikon paparan. Kekunci pendarfluor membolehkan penggunaannya di kawasan gelap. Bateri lithium-ion dinilai untuk >30 jam penggunaan berterusan pada cas penuh. Peranti ini boleh didapati dalam pelbagai bahasa.

Gambaran Keseluruhan VIB07

Penganalisis Getaran Pegang Tangan VIB07 mengukur pelbagai nilai getaran total, kesihatan galas dan suhu galas. Ia menemui frekuensi rendah, kekerapan sederhana dan julat frekuensi tinggi, dengan ciri tambahan demodulasi sampul surat. Dalam mod stetoskop, bunyi getaran yang tidak ditapis atau ditapis boleh didengar oleh pengguna untuk korelasi dengan bacaan getaran dan keadaan galas. Ia secara langsung boleh mengukur tapak parameterson. Ia juga boleh mengumpul data berdasarkan laluan.

Spesifikasi

Paparan:Monokromatik LCD, 160x160 piksel, Lampu Latar Terang

Sensor

Jenis: Sensor Pecutan, Sensitiviti:100mv/g

Getaran

Pecutan: 0-50 g Puncak (10-12,000Hz)

Halaju: 0-500mm / s RMS(10 ~ 1,000Hz)

Anjakan::0-5000μmPeak-Peak(10~1,000Hz)

Status galas

BG: 0-50 g RMS(1k~12kHz)

BV: 0-500 mm / s RMS(1k ~ 12kHz)

ENV 0-8g RMS(0-1,000Hz),Penapis:(1-20kHz)Units m/s2,g,mm/s,ips,ips,um,mil

Taip RMS,P,P-P-PKetepatan +/-3%

Penggera

Tahap getaran peralatan standard ISO10816-3 terbina dalam

Standard penarafan pengalaman negeri galas terbina dalam

FFT Spectra:800 talian;Tetingkap Hanning; Purata: 4

Halaju frekuensi rendah: 10-200Hz / 10-400Hz

Halaju frekuensi sederhana: 10-1,600Hz;

Pecutan frekuensi tinggi: 10-8,000Hz, g P

Demodulasi:0-1,000Hz (Penapis 1k-20kHz) g P

Suhu

Julat suhu: -20~120°C

Ketepatan: ±2°C; Resolusi: 1°C;,Unit:°C atau°F,Jarak ke permukaan D:S = 8:1

Panduan laser:Red,Class 2 Laser λ=650nm, Pmax=1mW, IEC60825-1:1993+A1:1997+A2:2001

Stethoscope:48 Ohm, 10Hz-20kHz atau 1k-20kHz Boleh Ditukar; Kelantangan boleh laras

Storan:8M Flash

Komunikasi:PENYAMBUNG USB –LEMO

Kuasa:Lithium-ion 3.6V 3000mAh,Masa operasi >30 jam masa caj berterusan 8 jam

Suhu operasi: -10~50°C

Saiz: 220(L) x 97(W) x45(H)(mm)

Berat:350g (Tidak termasuk sensor dan kabel)

Enclosure:IP65 Habuk-ketat dan tahan percikan
